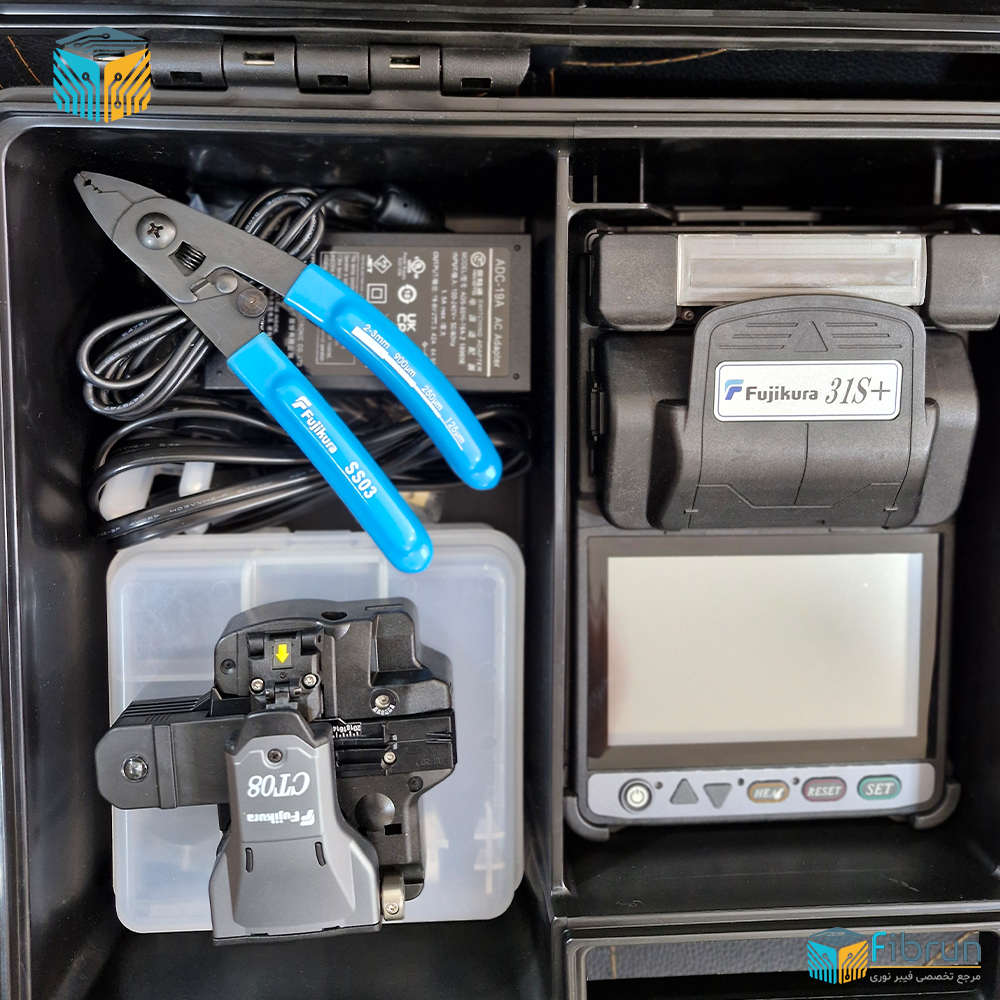

دستگاه فیوژن Fujikura 31S+ (پک اصلی)

دستگاه فیوژن Fujikura 31S+ (پلاس) یک اسپلایسر جمع‌وجور با زمان اسپلایس ۶ ثانیه، شرینک ۲۵–۲۶ ثانیه، باتری با حداقل ۲۰۰ سیکل و بدنه‌ای واقعاً مقاوم است، دستگاهی که در پروژه‌های نصب و تعمیرات میدانی جواب می‌دهد.

این مدل از خانواده تک‌فیبر و با «هم‌ترازی کلَدینگ» (Active Cladding Alignment) عرضه می‌شود و در نسخه +31S فناوری Active Fusion Control (AFC) را اضافه می‌کند تا روی فیبرهایی با زاویه برش نامطلوب هم به اتلاف پایین برسید. طبق دیتاشیت رسمی، میانگین لُس روی G.652 ~ 0.03 dB و روی G.657 ~ 0.03 dB گزارش شده است که برای مسیرهای دراپ، مفصل‌زنی کافه‌ای و تعمیرات سریع بسیار اطمینان‌بخش است. منبع: دیتاشیت رسمی AFL، 2022

نقل‌قول از دیتاشیت AFL: «A 6-second splice time and 25-second shrink time offers unmatched speed and productivity…» — AFL 31S+ Datasheet

چرا 31S+ در پروژه‌های FTTx «کم‌ریسک»‌تر است؟

به نظرم نقطه‌قوت 31S+ ترکیب سرعت عملیاتی ثابت با کنترل قوس بهینه (AFC) است. طبق دیتاشیت، AFC با پردازش تصویری اختصاصی فوجیکورا، لُس روی فیبرهایی با زاویه برش بد را پایین می‌آورد و دفعات ری‌ورک را کاهش می‌دهد. در پروژه‌های پراسترسِ دراپ و OSP که برش‌های کم‌کیفیت رخ می‌دهد، این مزیت مستقیم یعنی حفظ بهره‌وری و تحویل پایدار. منبع

از نظر تجربه رایج در میدانی (طبق گزارش‌های فنی AFL)، نمایشگر ۵ اینچی زیر آفتاب هم خواناست و بدنه‌ی rugged ریسک خرابی‌های محیطی را کم می‌کند. همچنین تعویض بی‌ابزار الکترود و اسلیوگذاری راحت با شِیث‌کلمپ باعث می‌شود تیم‌ها بدون توقف‌های طولانی کار کنند. منبع

مشخصات فنی کامل (بر اساس دیتاشیت رسمی AFL)

• روش هم‌ترازی: Active Cladding Alignment (دو دوربین)
• تعداد فیبر: تک‌فیبر
• انواع فیبر: SM/MM/DS/NZDS (G.652/G.651/G.653/G.655/G.657)
• میانگین لُس (Typical):
  • G.652: ~0.03 dB | G.651: ~0.01 dB | G.653: ~0.05 dB | G.655: ~0.05 dB | G.657: ~0.03 dB
• زمان اسپلایس: ۶ ثانیه (SM Fast)، ۹ ثانیه (Auto)
• زمان حرارت‌دهی اسلیو ۶۰mm: ~۲۶ ثانیه
• تست کشش: ~۲ نیوتن
• الکترود: ~۵۰۰۰ اسپلایس عمر؛ قابل‌تعویض بدون ابزار
• نمایشگر: TFT لمسی ۵ اینچ؛ بزرگنمایی 132–300×
• باتری: Li‑ion، حدود ۲۰۰ اسپلایس+شرینک در هر شارژ؛ عمر ~۵۰۰ سیکل شارژ
• ابعاد/وزن (با باتری): 131×201×79 میلی‌متر / ~۱.۳ کیلوگرم
• محیطی: دمای کارکرد −۱۰ تا +۵۰°C؛ رطوبت ۰–۹۵٪ بدون میعان؛ ارتفاع تا ۵۰۰۰ متر
• ذخیره‌سازی: ۱۰۰ حالت اسپلایس / ۳۰ حالت هیتر / ۱۰٬۰۰۰ نتیجه اسپلایس / ۱۰۰ تصویر
• رابط‌ها: USB 2.0 Mini‑B برای PC؛ پیچ سه‌پایه ¼‑20 UNC؛ چراغ LED برای V‑Groove
• اسلیو: حداکثر طول ۶۶mm، قطر قبل از شرینک تا ۶.۰mm
• کِیت‌ها و اقلام: شِیث‌کلمپ S31A، باتری BTR‑11A، آداپتور ADC‑19A، هولدرهای فیبر FH‑70‑250 و FH‑70‑900 و… (بسته به کیت)

«Extended‑life battery (200 splices/shrinks per charge)… Long‑life electrodes (5,000 splices)…» — AFL 31S/31S+ Datasheet

مقایسه جایگاه 31S+ با مدل‌های هم‌خانواده

برای انتخاب درست، مقایسه‌ی هم‌رده‌ها مفید است. مقایسه‌ای که بین این گزینه‌ها داشتم بر اساس اسناد رسمی AFL است:

*بر اساس صفحات رسمی و بروشورها: 41S+، 90S+، و دیتاشیت 31S+. توجه: ظرفیت باتری ۹۰S+ بسته به پک متفاوت است.

AFL درباره 90S+ می‌گوید: «Active Fusion Control… combined with Active Blade Management reduces the likelihood of poor splice installations.» — صفحه رسمی 90S+

تجربه عملیاتی مورد انتظار و نکات اجرایی

• پایداری خروجی: طبق بررسی‌های منبع AFL، استفاده از AFC در 31S+ به‌ویژه زمانی که برش بهینه نیست، لُس را پایین نگه می‌دارد و نیاز به «re‑burn» را کم می‌کند.
• کار در فضای باز: نمایشگر ۵ اینچ و طراحی rugged کار در نور مستقیم و گردوغبار را ساده می‌کند؛ این همان چیزی است که در پروژه‌های سیار به آن تکیه می‌شود.
• سرویس‌پذیری: الکترودهای ۵۰۰۰ اسپلایسی و تعویض بدون ابزار + دسترسی به آپدیت نرم‌افزاری از اینترنت باعث می‌شود هزینه نگهداری پایین بماند.
• سازگاری با اسلیوها و کانکتورهای فیوژن: طول اسلیو تا ۶۶mm و امکان استفاده از شِیث‌کلمپ یا هولدر فیبر، سرعت خاتمه‌دهی (به‌ویژه در splice‑on connector) را بالا می‌برد.

«Software updates are accomplished via the internet allowing users to quickly update their software as new splice programs become available.» — AFL 31S+ Datasheet

برای چه سناریوهایی بهترین انتخاب است؟

• تیم‌های اجرای FTTH/FTTx که به سرعت پایدار و حمل آسان نیاز دارند.
• پیمانکارانی که در مفصل‌های ساده و تعمیرات میدانی خروجی کم‌اتلاف می‌خواهند، بدون پیچیدگی‌های مدل‌های هسته‌تراز.
• سازمان‌هایی که هزینه کل مالکیت (TCO) برایشان مهم است و در عین حال به کیفیت فوجیکورا و شبکه خدمات AFL تکیه می‌کنند.

پرسش‌های متداول (FAQ)

۱) تفاوت 31S+ با 31S قدیمی چیست؟
مدل +31S AFC را اضافه می‌کند تا روی برش‌های ضعیف لُس بهتری بدهد، در حالی که پایه مشخصات (۶s اسپلایس، ~۲۵–۲۶s شرینک، باتری ۲۰۰ سیکل، الکترود ۵۰۰۰) مشابه خانواده 31S است. دیتاشیت 31S و 31S+

۲) آیا 31S+ بلوتوث و مدیریت خودکار تیغه (ABM) دارد؟
دیتاشیت 31S+ به بلوتوث اشاره نکرده و ABM را برای آن اعلام نکرده است؛ ABM به‌طور رسمی در مدل 90S+ مطرح است. صفحه 90S+

۳) چه اسلیوهایی روی 31S+ قابل استفاده‌اند؟
اسلیوهای حرارتی Heat‑shrink تا طول ۶۶ میلی‌متر و قطر قبل از شرینک تا ۶.۰ میلی‌متر. دیتاشیت AFL

۴) ظرفیت باتری در عمل چقدر است؟
طبق سند AFL، باتری لیتیومی حدود ۲۰۰ اسپلایس+شرینک در هر شارژ ارائه می‌دهد؛ طبیعتاً در دمای پایین/بالا ممکن است تغییر کند. همان منبع

۵) این مدل برای شبکه‌های پرحجم مناسب است؟
برای حجم بسیار بالا و تیم‌های بزرگ، مدل‌های هسته‌تراز مثل 90S+ با امکانات بیشتر (مانند ABM و هیتر سریع‌تر) گزینه بهتری هستند؛ اما برای FTTH/درآپ و تعمیرات، 31S+ از نظر قیمت/کارایی منطقی‌تر است. AFL 90S+
