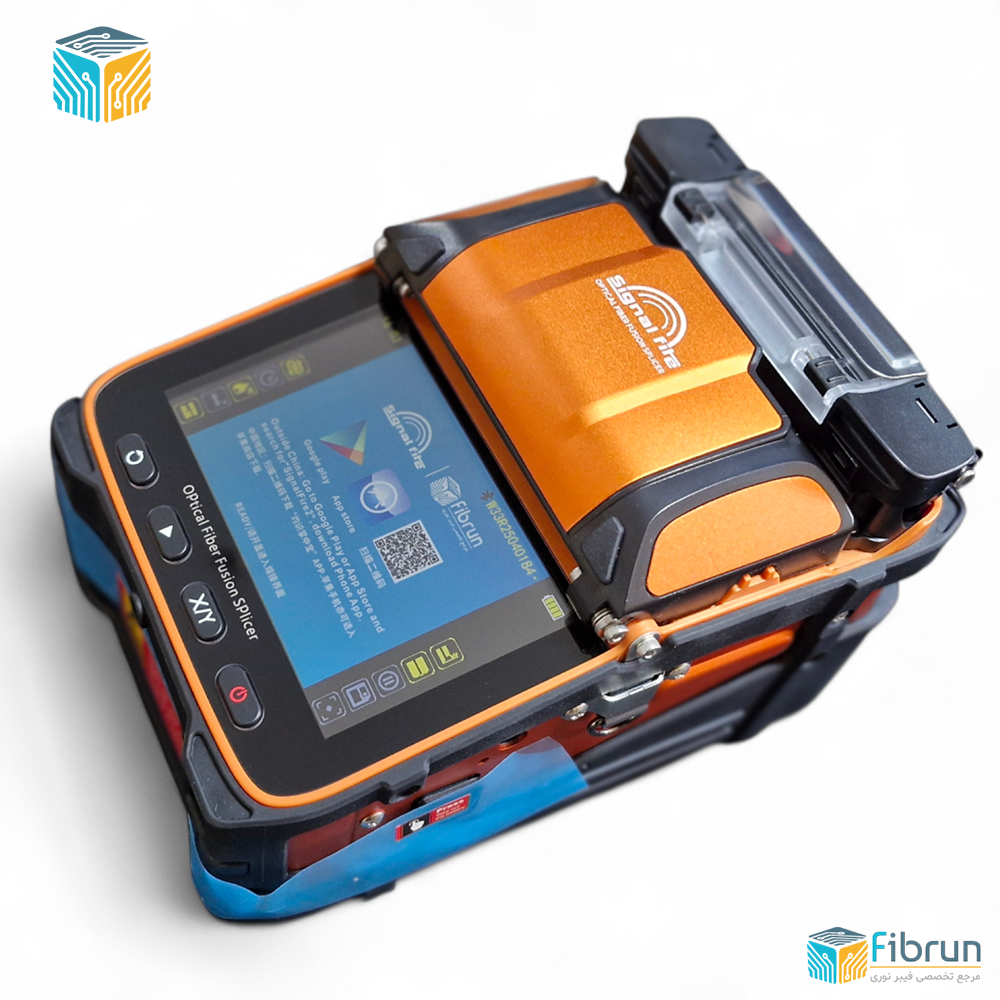

نگاه سریع به AI-9 — ویژگی‌ها و مزایا

مشخصات فنی کامل Signal Fire AI-9

1) سیستم فیوژن

• ۶ موتور با Core/Cladding Alignment

• دقت هم‌ترازی: 0.1 μm

• زمان اسپلایس: ۵ ثانیه

• حالت‌های فیوژن: اتوماتیک / نیمه‌اتوماتیک / High Precision

• فوکوس خودکار (Auto Focusing)

• بزرگ‌نمایی: 320× (نمای تک)، 200× (نمای دوگانه)

• زمان هیتر: ۱۵ ثانیه – قابل تنظیم

2) سازگاری با انواع فیبر

پشتیبانی کامل از تمامی استانداردهای مخابراتی:

• SMF – G.652

• MMF – G.651

• DSF – G.653

• G.654

• NZ-DSF – G.655

• BIF – G.657

• Bare fiber / Pigtail / Drop cable / Patch cord / Invisible fiber

نگهدارنده فیبر

• هولدر 3-in-1 یونیورسال

• مناسب برای: SM, MM, Bare Fiber, Drop Cable, Multi-Core Cable

• بدون نیاز به تعویض Holder

3) OPM & VFL داخلی

OPM (Optical Power Meter)

• طول موج:
  850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm

• رنج اندازه‌گیری: −50 تا +26 dBm

• خطا: < 0.3 dB

VFL

• توان: 15mW

• حالت‌ها: ثابت / چشمک‌زن / خاموش

4) نمایشگر و رابط کاربری

• نمایشگر ۵ اینچ رنگی لمسی

• راه‌اندازی در ۱ ثانیه

• پشتیبانی از ۱۱ زبان:
  Chinese, English, French, Russian, Italian, Polish, Portuguese, Spanish, Thai, Arabic, Ukrainian

• رابط کاربری کاملاً لمسی

• امکان تنظیم حرارت، Alignment، زبان و حالت‌ها

5) باتری و شارژ

• ظرفیت: 7800mAh

• تعداد اسپلایس + هیتر: 260 کور

• زمان شارژ: ≤ 3.5 ساعت

• Dual Charging Channel

• قابلیت شارژ جداگانه باتری

• ورودی شارژ: 13.5V / 4.8A

6) شبکه و مدیریت هوشمند

• بلوتوث 4.2 با برد ۶۰ متر

• اپلیکیشن موبایل با امکانات:

  • مشاهده آنلاین رکوردها

  • تغییر Heating Time

  • آپدیت نرم‌افزار از طریق اینترنت

  • مدیریت دستگاه و Fleet Management

  • محدودیت تعداد اسپلایس یا زمان کارکرد

  • Owner Binding (امنیت مالکیت دستگاه)

7) مقاومت و استانداردها

• ضدگردوغبار

• ضدسقوط

• ضدضربه

• مناسب برای:

  • بیابان

  • برف و یخ‌زدگی

  • ارتفاعات

  • باد شدید تا 15m/s

• دمای کارکرد: −15 تا +50°C

• رطوبت: <95% بدون میعان

8) ابعاد و وزن

دستگاه:

• 1.68kg (بدون باتری)

• 2.10kg (با باتری)

• ابعاد: 135 × 198 × 122 mm

کیف:

• وزن کل: 8.20kg

• ابعاد: 330 × 310 × 370 mm

• کیف دوطبقه با صندلی (تحمل وزن 100kg)

9) محتویات کیف ابزار

• دستگاه فیوژن AI-9

• Fiber Cleaver مدل S12

• الکترود یدکی

• Miller Stripper سه‌پورت

• Signal Fire Stripper

• قیچی کولار

• ابزار Drop Cable (2×1.6 و 3×2)

• خط‌کش گردان

• برس تمیزکاری

• الکل‌دان

• کابل‌ها و آداپتور

• بند کیف

• آچارها

• فیبر مخصوص ARC Calibration

• کارت گارانتی و دفترچه راهنما

🔐 گارانتی

• 14 ماه گارانتی دستگاه

نحوه کار کردن با دستگاه فیوژن Signal Fire AI-9

(مشاوره در زمان خرید)

[pars-player mp4=”https://www.dl.fibrun.com/file/videos/fusion/signal-fire/%D9%86%D8%AD%D9%88%D9%87%20%DA%A9%D8%A7%D8%B1%20%DA%A9%D8%B1%D8%AF%D9%86%20%D8%A8%D8%A7%20%D8%AF%D8%B3%D8%AA%DA%AF%D8%A7%D9%87%20%D9%81%DB%8C%D9%88%DA%98%D9%86%20Signal%20Fire%20AI-9-480p.mp4″ mp4_label=”420″ mp4_2=”https://www.dl.fibrun.com/file/videos/fusion/signal-fire/%D9%86%D8%AD%D9%88%D9%87%20%DA%A9%D8%A7%D8%B1%20%DA%A9%D8%B1%D8%AF%D9%86%20%D8%A8%D8%A7%20%D8%AF%D8%B3%D8%AA%DA%AF%D8%A7%D9%87%20%D9%81%DB%8C%D9%88%DA%98%D9%86%20Signal%20Fire%20AI-9-720p.mp4″ mp4_2_label=”720″ mp4_3=”https://www.dl.fibrun.com/file/videos/fusion/signal-fire/%D9%86%D8%AD%D9%88%D9%87%20%DA%A9%D8%A7%D8%B1%20%DA%A9%D8%B1%D8%AF%D9%86%20%D8%A8%D8%A7%20%D8%AF%D8%B3%D8%AA%DA%AF%D8%A7%D9%87%20%D9%81%DB%8C%D9%88%DA%98%D9%86%20Signal%20Fire%20AI-9-1080p.mp4″ mp4_3_label=”1080″ id=”72428257″]

تست دستگاه فیوژن Signal Fire AI9

[pars-player mp4=”https://www.dl.fibrun.com/file/videos/fusion/signal-fire/%D8%AA%D8%B3%D8%AA%20%D8%B3%DB%8C%DA%AF%D9%86%D8%A7%D9%84%20%D9%81%D8%A7%DB%8C%D8%B1%20Ai9.mp4″ poster=”https://fibrun.com/wp-content/uploads/تست-سیگنال-فایر-AI-9.webp” id=”33205573″]

این دستگاه برای چه کسانی ایده‌آل است؟

اگر پیمانکار FTTH هستید و تیم شما در روز صدها اسپلایس انجام می‌دهد، سرعت ۵ ثانیه‌ای فیوژن و ۱۵ ثانیه‌ای هیتر AI-9 هر شیفت کاری را به‌طور محسوسی کوتاه می‌کند. برای تیم‌های نگهداری شبکه‌های ترانزیتی که باید در کوهستان، بیابان یا سرمای شدید کار کنند، بدنه فلزی مقاوم، درپوش ضدگردوغبار و شوک‌پروتکشن، بعلاوه عملکرد پایدار در دماهای ‎-۱۵ تا +۵۰ درجه و ارتفاع تا ۵۰۰۰ متر، خیال‌تان را راحت می‌کند.

هسته فنی: هم‌ترازی دقیق، افت کم، سرعت بالا

قلب AI-9، سامانه ۶ موتوره با هم‌ترازی هسته است که دقت هم‌راستایی ۰٫۱ میکرون ارائه می‌دهد؛ نتیجه‌اش افت اتصال معمولی ۰٫۰۲dB روی SM، ‎۰٫۰۱dB روی MM و ‎۰٫۰۴dB برای DS/NZ-DSF است. زمان فیوژن تنها ۵ ثانیه و هیتر ۱۵ ثانیه است؛ ضمن امکان سفارشی‌سازی هیتر بر اساس محیط. این ترکیب برای اسپلایس‌های حجیم در مراکز پرترافیک یا پنجره‌های قطعی کوتاه، تفاوت‌ساز است.

دامنه فیبرهای پشتیبانی‌شده و فیکچر ۳-در-۱

AI-9 روی طیف وسیعی از الیاف از G.652 و G.651 تا G.653، G.654، G.655 و G.657 کار می‌کند و برای برهنه، پچ‌کورد، دراپ و حتی فیبر نامرئی مناسب است. برای تسریع عملیات، فیکچر ۳-در-۱ بدون نیاز به تعویض، فیبر برهنه، پیگتیل و دراپ را پوشش می‌دهد؛ یعنی تعویض گیره و اتلاف زمان کمتر در سایت.

OPM/VFL داخلی: تست، تأیید و عیب‌یابی همان‌جا

OPM داخلی با ده طول‌موج از ‎۸۵۰ تا ‎۱۶۵۰ نانومتر و تلرانس اندازه‌گیری کمتر از ‎۰٫۳dB (در بازه ‎-۵۰ تا ‎+۲۶dBm) و نیز VFL داخلی ۱۵mW با حالت چشمک‌زن ‎۲Hz و دائم، امکان تست افت، پیوستگی و ردیابی شکستگی را بی‌درنگ فراهم می‌کند. بدین ترتیب، یک اپراتور می‌تواند قبل از ترک سایت، کیفیت لینک را تأیید کند و از اعزام‌های تکراری جلوگیری شود.

نمایشگر و تجربه کاربری

صفحه‌نمایش رنگی ۵ اینچ لمسی با بوت یک‌ثانیه‌ای، بزرگنمایی تا ۳۲۰× در نمایش تک‌محور و ۲۰۰× در نمایش دو‌محوره را ارائه می‌کند تا هم‌ترازی و قوس را واضح ببینید. منوی لمسی با ۱۱ زبان (از جمله انگلیسی، عربی، اسپانیایی و…) انتخاب زبان و کار با دستگاه را برای تیم‌های چندملیتی آسان می‌کند.

توان انرژی، شارژ و دوام در شیفت‌های سنگین

باتری ۷۸۰۰ میلی‌آمپر‌ساعت AI-9 با شارژ کامل حدود ۲۶۰ اسپلایس را پوشش می‌دهد. دو مسیر شارژ (روی دستگاه و باتری جداشدنی) انعطاف‌پذیری بالایی می‌دهد و حتی در صورت خرابی یک مسیر، مسیر دیگر کار را ادامه می‌دهد. زمان شارژ ≤۳٫۵ ساعت، ورودی ‎۱۳٫۵±۰٫۵ ولت با جریان ‎۴٫۸ آمپر، و نشانگرهای وضعیت، مدیریت انرژی را ساده می‌کند.

طراحی مکانیکی و گرمایی: آماده برای زمستان و سایت‌های خشن

پس از اتمام فیوژن و هم‌زمان با باز شدن درپوش ضدباد، کوره حرارتی به‌طور خودکار ۶ ثانیه پیش‌گرمایش را آغاز می‌کند تا سیکل‌های پی‌درپی کوتاه‌تر شوند. درپوش اتومات هیتر، سازگاری با اسلیوهای ۶۰/۵۰/۴۰/۲۵ میلی‌متری و سازگاری ویژه با کانکتور SC سرعت و پایداری را بالا می‌برد. شاسی فلزی با محافظت در برابر گردوغبار، سقوط و ضربه، برای کارگاه‌های شلوغ و فضای باز اطمینان‌بخش است.

اکوسیستم نرم‌افزار و مدیریت ناوگان

اپ موبایل از طریق بلوتوث ۴٫۲ (باند ‎۲٫۴GHz، برد تا ‎۶۰ متر) به دستگاه وصل می‌شود؛ رکوردهای جوش را می‌خواند و خروجی می‌گیرد، تنظیمات را تغییر می‌دهد، و حتی اجازه می‌دهد مالک، به‌عنوان مدیر سطح بالا، محدودیت زمانی/تعداد جوش برای هر دستگاه تعریف کند و گزارش‌ها را از راه دور ببیند. همچنین به‌روزرسانی فریم‌ور دستگاه از طریق اپ انجام می‌شود.

اقلام داخل جعبه و باکس دوطبقه با صندلی

AI-9 همراه با باکس ابزار دوطبقه عرضه می‌شود که به‌صورت نشیمن قابل استفاده است و تحمل وزن تا ‎۱۰۰ کیلوگرم دارد؛ در بسیاری از سایت‌ها می‌توانید بدون خارج کردن دستگاه از باکس کار کنید. محتویات شامل خود اسپلایسر، الکترود یدکی، کلیور S12، استریپر سیگنال فایر، قیچی کولار، بطری الکل، برس، بند، آداپتور، آچارها و مدارک است.

ابعاد و وزن

خود دستگاه با باتری حدود ‎۲٫۱۰ کیلوگرم و بدون باتری ‎۱٫۶۸ کیلوگرم است. ست کامل به‌همراه اکسسوری‌ها در باکس حدود ‎۸٫۲۰ کیلوگرم وزن دارد؛ عددی که جابجایی روزانه بین سایت‌ها را عملی نگه می‌دارد.

سازگاری محیطی و ایمنی لینک

AI-9 برای بازه دمایی ‎-۱۵ تا ‎+۵۰ درجه، رطوبت تا ‎۹۵٪ بدون میعان، ارتفاع کاری تا ‎۵۰۰۰ متر و سرعت باد تا ‎۱۵m/s تأیید شده است. از نظر عملکرد لینک، بازگشت (Return Loss) بهتر از ‎۶۰dB و محافظت دستگاه در برابر آب، گردوغبار و سقوط ذکر شده است؛ این موارد در کاهش ری‌فیوژن‌های تکراری و افزایش Uptime تأثیر مستقیم دارند.

اعتبارسنجی کیفیت و گواهی‌ها

Signal Fire گواهی ISO 9001 را برای سیستم مدیریت کیفیت پاس کرده و محصولات سری AI گواهی‌های CE، RoHS، FCC و UKCA را دریافت کرده‌اند. همچنین ذکر شده که محصولات به بیش از ۱۰۰ کشور صادر شده‌اند و در مسابقات مهارت نصب/نگهداری مخابرات، اسپلایسر این برند برنده گروه اول شده است.

خطاهای رایج و راه‌حل‌ها

یکی از خطاهای رایج، نادیده‌گرفتن تمیزی سطح دراپ یا پیگتیل قبل از قرارگیری در فیکچر است؛ استفاده از برس و الکل داخل کیت و لحاظ طول برش مناسب (۸–۱۶mm بسته به روکش) این ریسک را کم می‌کند. باز‌نشدن کامل درپوش هیتر یا انتخاب ناصحیح اسلیو نیز سبب حباب می‌شود؛ از اسلیوهای ۲۵، ۴۰، ۵۰ یا ۶۰ میلی‌متری متناسب استفاده کنید و از پیش‌گرمایش خودکار ۶ ثانیه‌ای بهره ببرید.

هزینه و TCO

قیمت خرید تنها بخشی از هزینه مالکیت است. با ظرفیت حدود ۲۶۰ اسپلایس در هر شارژ، توقف‌های مربوط به انرژی کمتر می‌شود و ROI سریع‌تر شکل می‌گیرد. لوازم مصرفی اصلی الکترودها و اسلیوها هستند؛ سیاست گارانتی ۵ ساله (به‌جز اقلام مصرفی) و ۱ سال برای باتری/آداپتور، ریسک عملیاتی را کاهش می‌دهد. پیشنهاد می‌شود برای ناوگان‌های بزرگ، یک باتری یدکی و الکترود رزرو داشته باشید.

فرایند پیشنهادی اجرا با AI-9 (میدانی)

ابتدا فیبر را با کلیور S12 در طول برش توصیه‌شده آماده کنید و با استریپر و الکل سطح را تمیز نمایید. فیبر را در فیکچر ۳-در-۱ جاگذاری کنید، پارامتر هم‌ترازی هسته و برنامه فیوژن را از منو انتخاب کنید و جوش را آغاز نمایید. بلافاصله پس از اتمام جوش، اسلیو مناسب را روی محل جوش قرار دهید؛ هیتر با درپوش اتومات و پیش‌گرمایش سریع سیکل را کوتاه می‌کند. سپس با OPM افت لینک را بسنجید و در صورت نیاز با VFL مسیر را ردیابی کنید. در پایان، رکورد اسپلایس را در اپ ثبت و صادر کنید.

سوالات متداول (FAQ)

آیا AI-9 برای فیبرهای G.657 و دراپ FTTH مناسب است؟

بله، از SM/MM تا DSF/NZ-DSF و BIF (G.657) را پوشش می‌دهد و برای دراپ، پیگتیل و فیبر برهنه مناسب است.

سرعت واقعی در میدان چقدر است؟

مشخصات، ۵ ثانیه فیوژن و ۱۵ ثانیه هیتر را اعلام می‌کنند؛ در پروژه‌های پرتکرار، همین ارقام به کاهش محسوس زمان کل منجر می‌شود.

OPM/VFL داخلی چه کمکی می‌کند؟

OPM با ۱۰ طول‌موج و VFL ۱۵mW عیب‌یابی و تأیید مسیر را بدون ابزار جانبی ممکن می‌کند.

باتری چقدر دوام می‌آورد؟

باتری ۷۸۰۰mAh حدود ۲۶۰ اسپلایس را در یک شارژ پوشش می‌دهد؛ امکان شارژ از دو مسیر هم وجود دارد.

آیا دستگاه برای سرما/گرما آماده است؟

بله، ‎-۱۵ تا ‎+۵۰°C، رطوبت بالا بدون میعان، ارتفاع تا ۵۰۰۰m و باد تا ‎۱۵m/s را پشتیبانی می‌کند.

گارانتی چگونه است؟

۵ سال برای دستگاه (به‌جز اقلام مصرفی)، ۱ سال برای باتری و آداپتور؛ الکترود جزء مصرفی است.

چه زبان‌هایی در منو موجود است؟

۱۱ زبان از جمله انگلیسی، عربی، اسپانیایی، روسی و… در منوی لمسی قابل‌انتخاب است.

آیا امکان مدیریت ناوگان وجود دارد؟

بله، با اپ بلوتوث می‌توانید رکوردها را بخوانید/صادر کنید، محدودیت‌ها را اعمال کنید و به‌روزرسانی را انجام دهید.

وزن دستگاه و کیت کامل چقدر است؟

۲٫۱۰kg با باتری، ۱٫۶۸kg بدون باتری؛ مجموع کیت همراه حدود ۸٫۲۰kg است.

چه ابزارهایی داخل جعبه است؟

اسپلایسر، الکترود یدکی، کلیور S12، استریپر، قیچی کولار، بطری الکل، برس، بند، آداپتور، آچارها و مدارک.

جمع‌بندی و دعوت به اقدام

AI-9 با هم‌ترازی هسته ۶ موتوره، چرخه‌های ۵/۱۵ ثانیه، OPM/VFL داخلی و اکوسیستم نرم‌افزاری بلوتوث‌محور، گزینه‌ای استاندارد برای تیم‌هایی است که سرعت، کیفیت و مدیریت ناوگان را هم‌زمان می‌خواهند. برای دمو عملی در سایت یا استعلام موجودی/پکیج‌ها، همین حالا درخواست خود را ارسال کنید تا ظرف امروز زمان‌بندی تست میدانی هماهنگ شود.

منابع

• برگه داده رسمی: «AI-9 data sheet (upgraded on 14 Nov 2025)» — ویژگی‌ها، مشخصات و گواهی‌ها.
