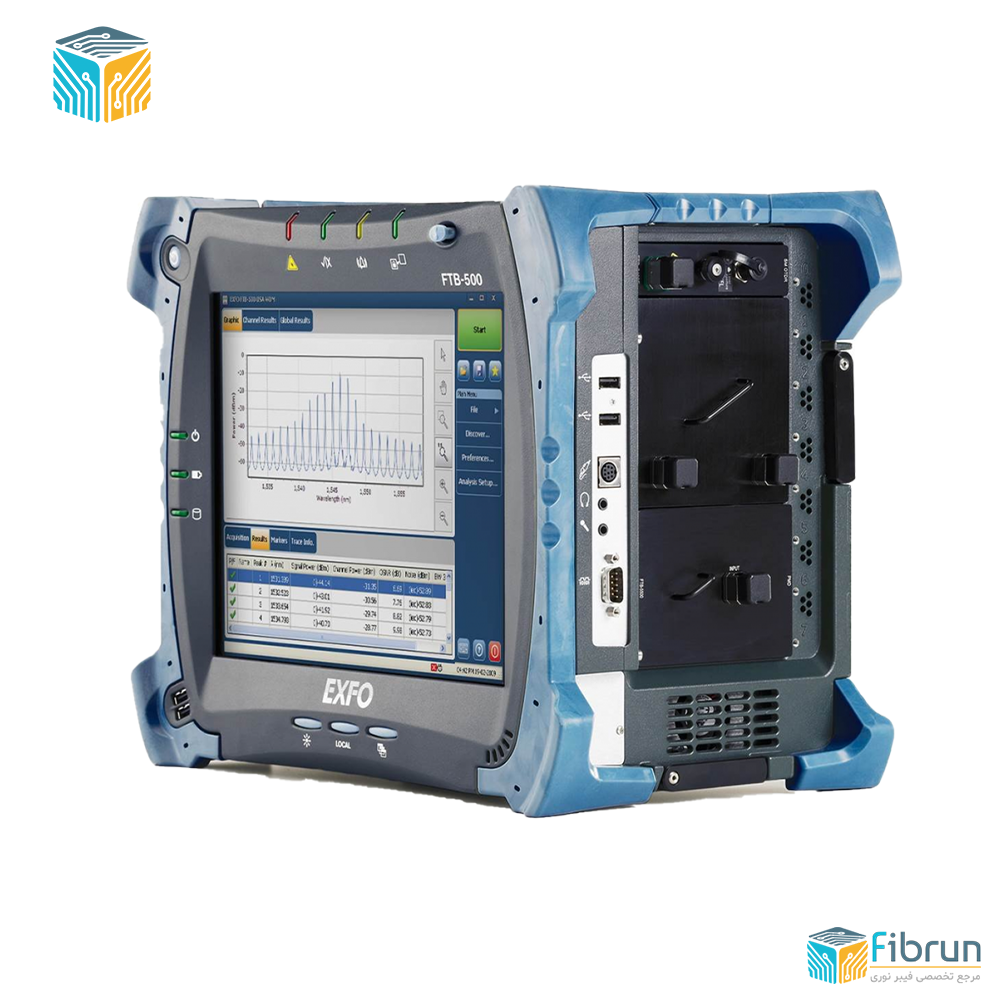

دستگاه EXFO FTB-500 با ماژول 85100g (کارکرده)

نمای کلی پلتفرم EXFO FTB-500 با ماژول 85100g

FTB-500 دقیقاً چیست؟

یک شاسی کامپیوتری مستحکم با صفحه‌نمایش لمسی که ماژول‌های plug‑and‑play تست را می‌پذیرد؛ از OTDRهای دقیق تا آنالایزرهای طیف و ماژول‌های 100G. نسخه‌های ۴ اسلاته (قابل‌حمل‌تر) و ۸ اسلاته (برای سناریوهای چندماژوله و پیچیده‌تر) ارائه می‌شود.

مزیت‌های کلیدی در میدان

• یکپارچگی لایه‌ها: از بازرسی کانکتور و OTDR تا تست‌های اترنت/OTN در یک پلتفرم.
• سرعت در تحویل نتایج: پردازنده قدرتمند + رابط ویندوزی = راه‌اندازی سریع، تحلیل روان، خروجی PDF/SOR استاندارد.
• مدیریت ابری: با EXFO Connect، مدیریت دارایی، همگام‌سازی داده و آرشیو خودکار ساده می‌شود.
• Report‑Ready: قالب‌های گزارش، Pass/Fail و تگ‌گذاری لینک‌ها؛ مناسب دست به تحویل به کارفرما.

ماژول‌ها و سناریوهای تست تحت پوشش

مزیت پلتفرم: چیدمان چندماژوله در یک شاسی و اجرای تست‌های چندلایه بدون جابه‌جایی ابزار.

راهنمای عملی: OTDR دوطرفه، قدم‌به‌قدم

پیش‌نیازها

• دو تکنسین (انتهای A و B) + حداقل یک FTB-500 و ماژول OTDR مناسب
• Kits تمیزکاری و پروب بازرسی کانکتور
• Launch/Receive Cables با طول کافی (کاهش ناحیه مرده)

مراحل اجرا

1. آماده‌سازی: تمیزکاری و بازرسی تمام کانکتورها؛ برچسب‌گذاری لینک و پورت‌ها.
2. نصب کابل‌ها: در انتهای A، کابل Launch به OTDR و لینک؛ در انتهای B، کابل Receive.
3. پیکربندی تست: انتخاب طول‌موج‌ها، عرض پالس، زمان Averaging روی FTB‑500.
4. Acquire از A → B: ثبت Trace اول.
5. Acquire از B → A: ثبت Trace دوم با همان پارامترها (همگام‌سازی بین واحدها در صورت امکان).
6. تحلیل دوطرفه: تجمیع و میانگین‌گیری رویدادها در FastReporter؛ خروجی Pass/Fail به‌همراه PDF/SOR.

خطاهای پرتکرار و راه‌حل سریع

• کانکتور کثیف/آسیب‌دیده: همیشه قبل از تست، بازرسی + تمیزکاری.
• Launch/Receive کوتاه: به‌قدر کافی بلند انتخاب کنید تا Dead Zone پوشش داده شود.
• Gainer اشتباه‌گیر: اتصال فیبر با Backscatter متفاوت؛ تست دوطرفه راه‌حل استاندارد.
• Averaging ناکافی: زمان میانگین‌گیری را متناسب با طول/نوع فیبر تنظیم کنید.
• مستندسازی ضعیف: از نام‌گذاری یکنواخت لینک‌ها و آرشیو خودکار در EXFO Connect استفاده کنید.

نکات خرید، هزینه و TCO

• قیمت شاسی (۴/۸ اسلات): تقریباً ۳ تا ۶ هزار دلار (جدید)، نسخه‌های دست‌دوم ارزان‌تر.
• ماژول‌ها تعیین‌کننده قیمت نهایی‌اند:
  • OTDR سینگل‌مود پایه: حدود ۵ تا ۱۰ هزار دلار.
  • آنالایزر طیف/ماژول‌های 100G: می‌تواند ۲۰ هزار دلار یا بیشتر باشد.
• یک پیکربندی کامل برای تست‌های جامع می‌تواند به‌راحتی از ۵۰ هزار دلار عبور کند.
• مزیت ماژولار بودن: کاهش هزینه آموزش/نگهداری و محافظت از سرمایه با افزودن ماژول‌های جدید به‌جای خرید ابزار جداگانه.
• صرفه‌جویی عملیاتی: عیب‌یابی سریع‌تر = کاهش قطعی سرویس و هزینه‌های پنهان.

Tip: پیش از خرید، «نقشه سناریوهای تست» سازمان را تهیه کنید تا فقط ماژول‌های ضروری را بخرید.

سؤالات متداول

تفاوت نسخه ۴ اسلات با ۸ اسلات چیست؟
۸ اسلات برای کارهای چندماژوله و همزمان ایده‌آل است؛ ۴ اسلات حمل‌پذیری بیشتری می‌دهد.

آیا می‌توان روی شبکه فعال تست کرد؟
بله؛ با OTDR فیلتر‌دار مناسب بدون اختلال در سرویس.

عمر باتری چقدر است؟
وابسته به ماژول/مصرف؛ باتری‌های Li‑ion هوشمند برای استفاده طولانی میدانی تعبیه شده است.

سازگاری با نرم‌افزارهای شخص ثالث؟
بله؛ به‌دلیل محیط Windows امکان نصب طیف وسیعی از برنامه‌ها فراهم است.

خروجی گزارش‌ها؟
PDF، SOR و گزارش‌های Pass/Fail با تحلیل خودکار.

پشتیبانی از 100G چگونه است؟
از طریق ماژول‌های تخصصی با تست BERT، تأخیر و Throughput.

EXFO Connect چیست؟
سرویس ابری برای مدیریت دارایی تست، ذخیره‌سازی و خودکارسازی گردش‌کار گزارش‌دهی.

سینگل‌مود و مالتی‌مود هر دو پشتیبانی می‌شود؟
بله؛ ماژول‌های مناسب برای هر دو نوع فیبر موجود است.

جمع‌بندی

EXFO FTB-500 با طراحی ماژولار، گستره وسیع ماژول‌ها و یکپارچگی تست‌های لایه فیزیکی تا دیتاکام، شریک مطمئن شما برای ساخت، پذیرش و نگهداری شبکه‌های پرسرعت است. از OTDR دوطرفه تا OSNR و 100G BERT—همه در یک پلتفرم واحد که برای میدان ساخته شده و برای آینده آماده است.
